HKCPS-J星三角减压启动控制器

发布于:2011-4-5 点击:9445 隶属于:HKCPS控制与保护开关
HKCPS-J星三角减压启动控制器

1、功能特点概述
以HKCPS控制与保护开关电器为主开关,与交流接触器等附件组合,通过HKCPS自身的延时触点,构成Y-△减压启动控制器HKCPS-J,亦可根据需要组合为消防型Y-△角减压启动控制器HKCPS-BJ,可实现对90KW及以下电动机Y-△减压启动的控制与保护。
星三角减压启动控制器配置有两种:
◆配置一:HKCPS-J1,两台标准型CPS+一台交流接触器(90KW及以下)
◆配置二:HKCPS-J11,两台消防型CPS+一台交流接触器(90KW及以下)
◆配置三:HKCPS-J2,一台标准型CPS+两台交流接触器(45KW以下)
◆配置四:HKCPS-J22,一台消防型CPS+两台交流接触器(45KW以下)
2、产品控制原理说明
◆配置一、二说明:当HKCPS1和KM交流接触器动作时,电动机星型启动;当HKCPS1自带的延时功能延时完毕后,断开KM交流接触器,同时闭合HKCPS2, 电动机三角形运行。
◆配置三、四说明:当HKCPS和1KM交流接触器动作时,电动机星型启动;当HKCPS自带的延时功能延时完毕后,断开1KM交流接触器,同时闭合2KM交流接触器,电动机三角形运行。
注:HKCPS控制与保护开关电器的延时时间可调!
3、延时时间调节举例说明
延时启动时间8S
首先接通电源,空载运行HKCPS-J星三角形减压启动控制器,调整HKCPS1。

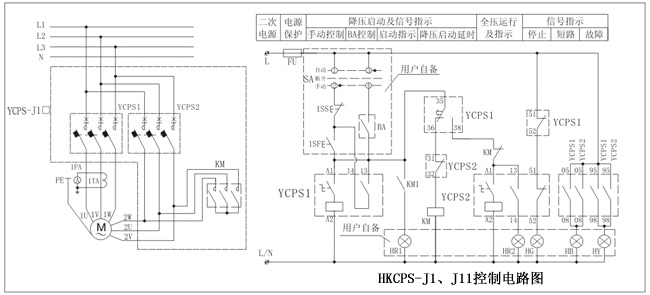

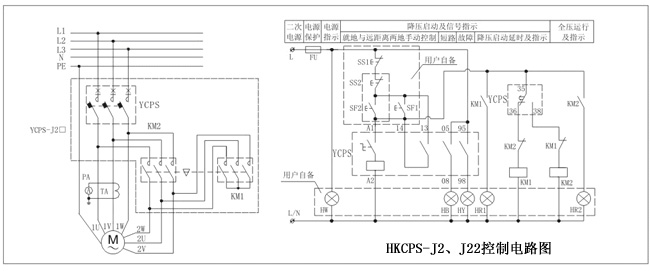

4、控制电路图
