HKCPS-Z自藕减压启动控制器
发布于：2011-4-5 点击：7887 隶属于：HKCPS控制与保护开关
1、功能特点概述
以YCPS为主开关，与交流接触器等附件组合，通过YCPS自身的延时触点，构成自藕减压启动控制器YCPS-Z,亦可根据需要组合为消防型自藕减压启动控制器YCPS-BZ,可实现对90KW及以下电动机自藕减压启动的控制与保护。
自藕减压启动控制器配置有两种：
◆配置一：YCPS-Z1，两台标准型CPS+一台交流接触器(55KW以下)
◆配置二：YCPS-Z11，两台消防型CPS+一台交流接触器(55KW以下)
◆配置三：YCPS-Z2，三台标准型CPS+一台交流接触器(55-90KW)
◆配置四：YCPS-Z22，三台消防型CPS+一台交流接触器(55-90KW)
注：自藕减压启动器不包括自藕变压器，自藕变压器请用户自行购买安装。
2、产品说明
◆配置一、二说明：当YCPS1和KM交流接触器动作时，电机通过自藕变压器减压启动；当YCPS1自带的延时功能延时完毕后，断开YCPS1和KM交流接触器，同时闭合YCPS2，电机全压运行。
◆配置三、四说明：当YCPS1、YCPS3和KM交流接触器动作时，电机通过自藕变压器减压启动。当YCPS1自带的延时功能延时完毕后，断开YCPS1和KM交流接触器，同时闭合YCPS2，电机通过YCPS、YCPS2两路开关实现三角形全压运行。
注：YCPS控制与保护开关电器的延时时间可调！
3、延时时间调节举例说明
同YCPS-J型星三角减压启动控制器

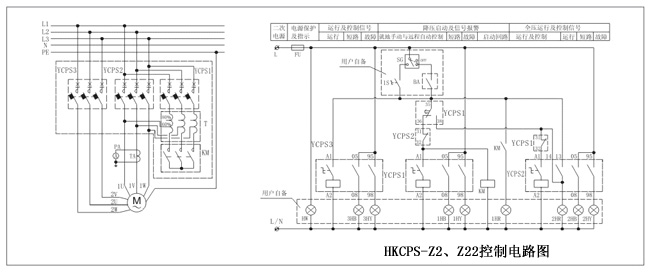

4、控制电路图
